Рассказываем, как отечественное решение от компании Нанософт помогает крупнейшему угольному производителю вести работу с маркшейдерской документацией – от буровзрывных работ до годового планирования.
ЗАКАЗЧИК
Угольный разрез «Кирбинский» – подразделение АО «Русский Уголь», одного из крупнейших производителей энергетического угля марок «Д» и «Г» в Сибири. С 2018 года предприятие уже прошло важный рубеж – 15-миллионную тонну угля. Такой темп развития предъявляет повышенные требования к качеству планирования, контролю горных работ и точности маркшейдерской документации.
ЗАДАЧА
Ранее технологические процессы маркшейдерской службы выполнялись на базе Civil 3D. Этот программный комплекс был основным инструментом для моделирования, расчетов и подготовки чертежей. С прекращением поддержки Civil 3D в России понадобилась его полноценная замена, обеспечивающая непрерывность работы и соответствующая требованиям угледобывающего предприятия. Одновременно стояла задача сохранить уже накопленные данные и технологические процессы, и сделать так, чтобы переход на новое ПО прошел без ошибок, простоев и потери актуальности моделей.
ВЫБОР РЕШЕНИЯ
Выбор был сделан в пользу nanoCAD GeoniCS на Платформе nanoCAD. По словам Александра Серебрякова, главного маркшейдера «Разреза Кирбинский» переход начинался практически с нуля: «Мы начали изучать это программное обеспечение сами, потом – при помощи команды Центра программных решений, которая вникла в нашу работу, проанализировала задачи и предложила структурный подход – адаптировать nanoCAD GeoniCS под наши нужды без отрыва от текущей работы».
На первом этапе встала задача импорта существующих моделей, трасс и поверхностей. Большинство чертежей, созданных в Civil 3D, нельзя перенести напрямую в nanoCAD GeoniCS. Поэтому было принято решение воспользоваться форматом LandXML – стандартом, который корректно читают оба ПО. Посредством этого формата были экспортированы поверхности горных работ, планируемые трассы и проектные дороги. В типовых случаях, когда поперечные сечения были построены с одинаковым шагом, они перестраивались на nanoCAD GeoniCS буквально в два клика. Но если трассы имели нестандартный пикетаж или разрозненные форматы, приходилось экспортировать каждое сечение как полилинию и затем собирать модель вручную – уже в новом ПО.
Результатом стал единый набор корректно оформленных поперечников и профилей — а это уже сложные маркшейдерские модели: «У нас поперечное сечение может включать более 10 угольных пластов, годовую отработку, дневную поверхность, больше 20 поверхностей в одном сечении. Все оформлено – подпрофильные таблицы, отметки, названия и штриховка сечения материалов», — рассказывают о новом ПО в компании «Разрез Кирбинский».
РЕАЛИЗАЦИЯ ПРОЕКТА
После переноса данных следующей задачей стало ускорение ежедневной маркшейдерской работы. Многие операции – построение бортов, анализ скважин, подготовка поперечников – отнимали время из-за повторяющихся действий. В партнерстве с «Центром программных решений» были разработаны специализированные плагины, автоматизирующие эти действия.

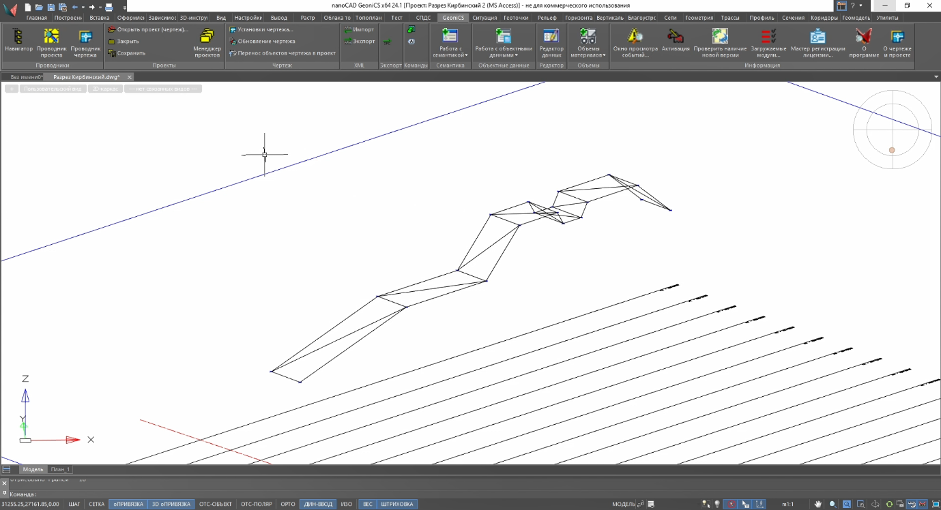

Плагин переноса точек с поперечника на план решает одну из типичных практических задач. Он позволяет выбирать любые характерные точки на профиле – положение проектного борта, вершины профиля или элементы разреза. После выбора точки моментально отображаются на плане, где их можно использовать для построения соответствующих объектов.
Второй разработанный плагин автоматизирует подготовку чертежей для буровзрывных работ, считывает данные фактической маркшейдерской съемки, распознает глубину скважины и самостоятельно отображает все элементы на поперечном сечении. Это позволяет сразу видеть положение каждой скважины на профиле и существенно сокращает подготовку документов для буровзрывных бригад.
Для упрощения работы с большими моделями используется еще один важный инструмент – создание сводных поверхностей. Он позволяет совместить фактические и проектные поверхности борта в единую модель и снизить нагрузку на процессор, что особенно важно при протяженных горных работах.
РЕЗУЛЬТАТ ВНЕДРЕНИЯ
После перехода на nanoCAD GeoniCS маркшейдерская служба «Разреза Кирбинский» полностью выстроила новый производственный контур. Сейчас все ключевые процессы выполняются в единой среде со стабильной производительностью и без разрывов в данных.
В nanoCAD GeoniCS ведется полный цикл подготовки под буровзрывные работы. Разные глубины скважин требуют точной настройки сетки, чтобы обеспечить кондиционный размер куска на выходе. Все это выполняется в nanoCAD GeoniCS, после чего формируется задание для взрывников. Участок автоматически обновляется, и команда видит реальную картину работы на каждом этапе.

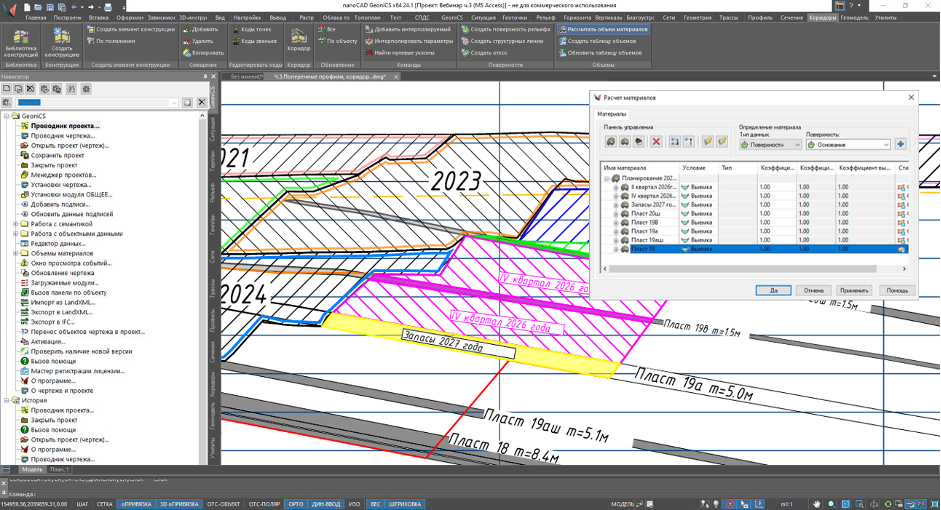

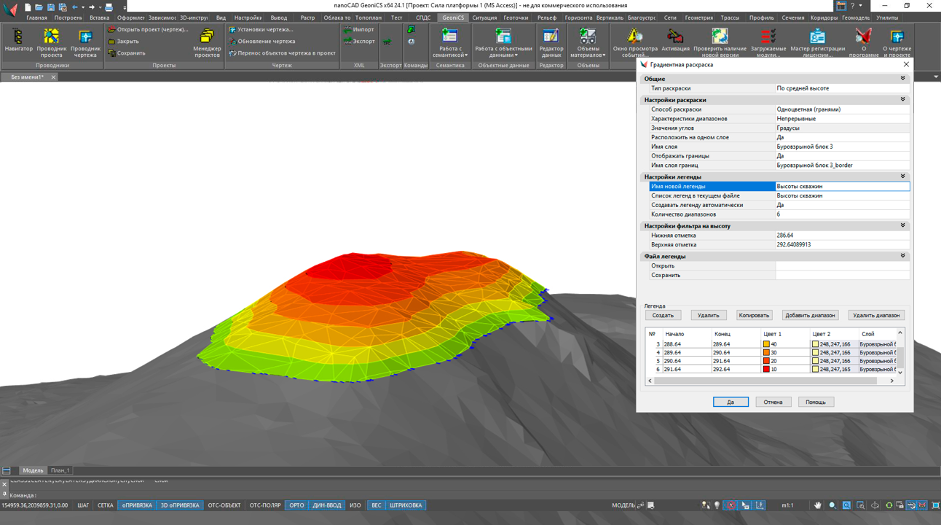

В месячном и годовом планировании используется комбинация фактических и проектных поверхностей. На профилях сопоставляются разные периоды отработки и будущие проектные контуры. Каждый расчет площади и объема проводится в разрезе конкретного пласта и уступа: четыре поверхности – кровля, подошва, фактическое и проектное положения – образуют основу для расчета материалов. Результатом становится полностью оформленная таблица объемов по каждому пласту и горизонту.
nanoCAD GeoniCS используется и для технического контроля. Маркшейдеры отслеживают соответствие фактических работ проектным поверхностям, контролируют продольные уклоны дорог, углы откоса и положение рабочих контуров.
Инструменты меток и автоматизированных подписей позволяют быстро выявлять отклонения и принимать корректирующие решения – это напрямую влияет на безопасность и качество ведения горных работ.
ОТЗЫВ ЗАКАЗЧИКА
Уже более трех лет маркшейдерская служба «Разреза Кирбинский» полностью в nanoCAD GeoniCS. Переход прошел без остановки технологических процессов и позволил сохранить весь объем накопленных данных. «Это программное обеспечение полностью решает задачи маркшейдерской службы», – резюмирует Александр Серебряков, главный маркшейдер «Разреза Кирбинский», АО «Русский Уголь».
